DN2系列一體化懸掛式點焊機
產品型號：
DN2系列一體化懸掛式點焊機
產品介紹

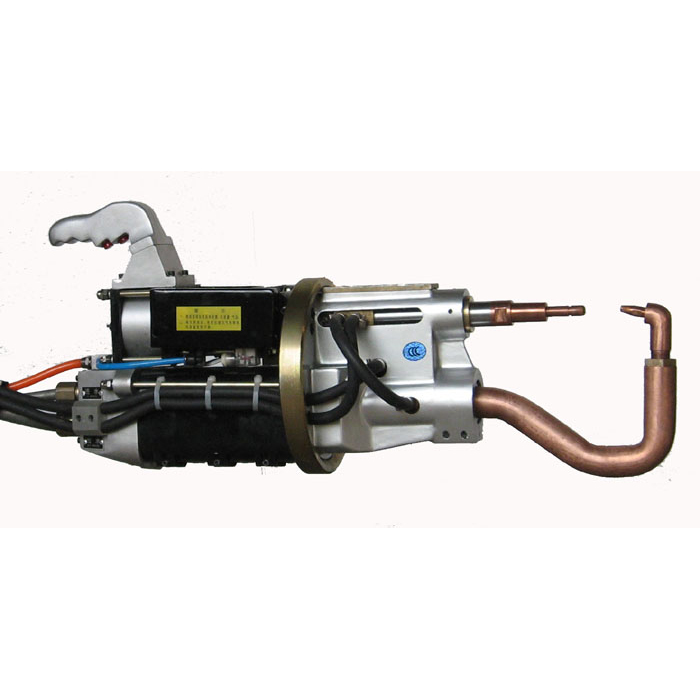

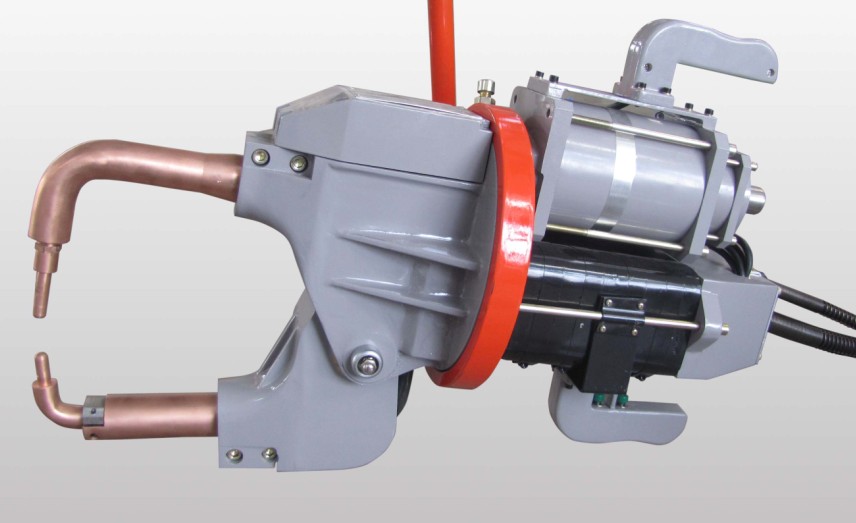

DN2系列一體化懸掛式點焊機，也稱作一體化點焊機，一體化點焊機將主變壓器與焊鉗連為一體，鋁合金機身，具有體積小、節能、輕便靈活等特點。操作時一體化點焊機可以做到水平方向和垂直方向360度旋轉。一體化點焊機的有點主要是節約能源和一次性的電網投資費以及焊機的易損件的消耗費用。而且一體化焊機機身輕便靈活，穩定?？珊附痈鞣N低碳鋼、低合金鋼、不銹鋼、鍍鋅鋼、板材及圓鋼。
設備主要技術參數
| 型號規格 |
DN2-25
|
DN2-25 | DN2-40 | DN2-63 | DN2-25 | DN2-25 | DN2-40 | DH2-63 | DN2-25 | DN2-40 | DN2-63 | DN2-25 | DN2-25 | DH2-25 | DH2-40 | DN2-63 | 備注 |
| 結構特征 | X4HT | X4H | X4H | X4H | C4HT | C4H | C4H | C4H | CC4H | CC4H | CC4H | SH | S | XC4H | XC4H | XC4H |
|
|
額定容量KVA |
25 | 25 | 40 | 63 | 25 | 25 | 40 | 63 | 25 | 40 | 63 | 25 | 25 | 25 | 40 | 63 |
|
|
電源電壓V |
380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
|
| 負載持續率% | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
|
| 次級空載電壓V | 4.8 | 4.8 | 6.8 | 7.9 | 4.8 | 4.8 | 6.8 | 7.9 | 4.8 | 6.8 | 7.9 | 5.8 | 5.8 | 4.5 | 6.8 | 7.9 |
|
|
最大短路電流KA |
12 | 19 | 25 | 34 | 12 | 19 | 25 | 31 | 19 | 25 | 31 | 15 | 15 | 19 | 25 | 31 | 最小回路 |
|
電極臂深處的長度mm |
150 | 250 | 600 | 800 | 200 | 250 | 250 | 250 | 250 | 250 | 250 |
|
|
|
|
|
標準配置 |
|
電極臂間距mm |
|
|
|
|
78 | 90 | 90 | 90 | 90 | 90 | 90 | 38 | 38 |
|
|
|
|
| 電極工作形成mm | 10 | 20 | 20 | 20 | 10 | 20 | 20 | 20 | 20 | 20 | 20 |
|
|
20 | 20 | 20 |
|
| 電極輔助形成mm |
|
70 | 100 | 140 |
|
45 | 45 | 45 | 150 | 150 | 150 |
|
|
|
|
|
標準配置 |
| 電極 | 13X20 | 13X30 | 16X40 | 16X40 | 13X30 | 13X30 | 16X40 | 16X40 | 13X30 | 16X40 | 16X40 | 13X30 | 13X30 | 13X30 | 16X40 | 16X40 | 標準配置 |
| 氣源壓力MPa | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
|
0.5 | 0.5 | 0.5 |
|
| 最大電極力N | 3000 | 3500 | 3500 | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
|
|
3000 | 3000 | 3000 | 標準配置 |
| 耗氣量m3/H | 10 | 10 | 12 | 12 | 10 | 10 | 12 | 12 | 12 | 12 | 12 |
|
|
18 | 12 | 12 |
|
| 最大焊接厚度 | 3+3 | 3+3 | 4+4 | 5+5 | 3+3 | 3+3 | 4+4 | 5+5 | 3+3 | 4+4 | 5+5 | 1.2 | 1.2 | 3+3 | 4+4 | 5+5 | 最小回路 |
| 冷卻水流量 | 2 | 3 | 4 | 4 | 3 | 3 | 4 | 4 | 3 | 4 | 4 | 3 | 3 | 3 | 4 | 4 |
|
| 重量KG | 30 | 55 | 65 | 90 | 30 | 30 | 55 | 65 | 75 | 55 | 65 | 75 | 30 | 55 | 65 | 75 | 標準配置 |
